In het huidige tijdperk van snelle ontwikkeling van het stedelijk spoorvervoer zijn ondergrondse transportruimtes getransformeerd van eenvoudige doorgangen tot stedelijke openbare bezienswaardigheden die cultuur, kunst en functionaliteit integreren. Verlichting, als kernelement in het creëren van ondergrondse ruimtes, voldoet niet alleen aan de basisbehoeften op het gebied van functionele verlichting, maar vormt ook de ruimtelijke sfeer en brengt de regionale cultuur over via de taal van licht en schaduw. Het Yu Garden Station van metrolijn 14 in Shanghai, met zijn lichtontwerp met als thema 'Shanghai Pulse', won talloze prijzen, waaronder de A+Awards Professional Jury Award 2022, en werd daarmee een voorbeeld voor verlichtingsontwerp in het binnenlandse spoorvervoer.
I. Projectoverzicht en achtergrond van het lichtontwerp
Het metrostation Yu Garden van metrolijn 14 in Shanghai bevindt zich in het district Huangpu en beslaat een totale bouwoppervlakte van 8.000 vierkante meter. Het station werd officieel geopend in januari 2022 en is met een diepte van 36 meter onder de grond, wat overeenkomt met een gebouw van tien verdiepingen, het diepste station van de metro van Shanghai. Gelegen in het hart van het commerciële centrum van de stad, grenzend aan historische en culturele bezienswaardigheden zoals de Bund en de Stadsgodtempel, en met uitzicht op de Huangpu-rivier in het oosten en Lujiazui aan de overkant, vervult het project de dubbele missie om het historische landschap te verbinden met het moderne stadsleven en de oosterse cultuur te behouden en tegelijkertijd een internationaal perspectief te tonen.
Als ondergrondse ruimte met een diepte van 36 meter staat Yu Garden Station voor uitdagingen zoals strenge civieltechnische eisen, complexe elektromechanische leidingen en een beperkte vrije hoogte. Bovendien ontbreekt het in de ondergrondse ruimte van nature aan natuurlijk licht, wat extreem hoge eisen stelt aan de functionaliteit, het comfort en de esthetiek van het verlichtingssysteem. De ontwerper van het project, XING DESIGN, heeft, met "Water's Pulse" als kernconcept, verlichting diepgaand geïntegreerd met de architectonische ruimte en de lokale cultuur, waardoor een ondergrondse verlichtingsruimte is ontstaan die functionaliteit combineert met artistieke schoonheid.
II. Kernconcept van het lichtontwerp: Water en licht, als weerspiegeling van het cultureel erfgoed van de stad
De verlichting in station Yu Garden sluit nauw aan bij het kernthema van Shanghai Pulse, waarbij de dynamische lijnen van de waterkant als basisontwerptaal dienen. Licht en schaduw vullen de gebogen architectonische textuur van het hele station aan en integreren op subtiele wijze lokale culturele elementen om een geïntegreerde, meeslepende doorgangsruimte te creëren die oude oosterse charme, klassieke texturen en moderne stijl combineert.

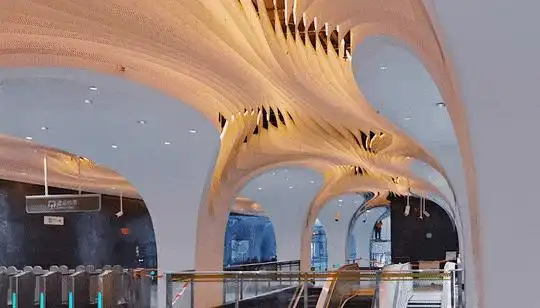

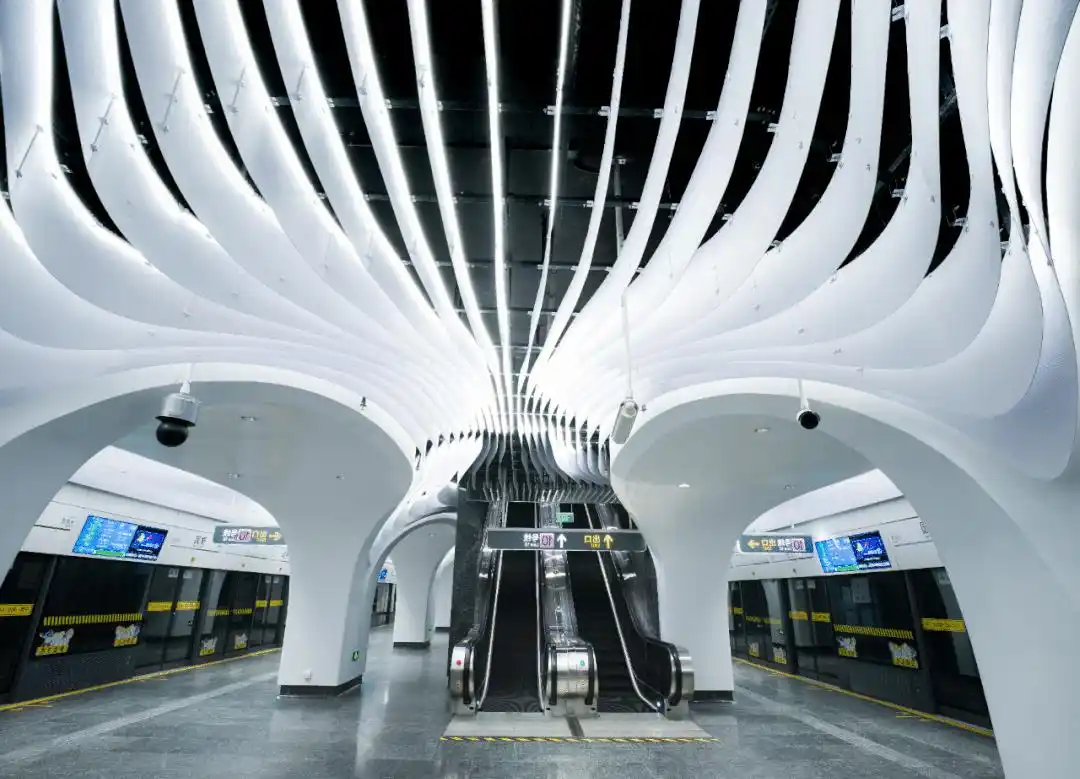

De gebogen kolommen van de stationshal bootsen de overhangende dakranden van de Stadsgodtempel na, een immaterieel cultureel erfgoed dat geen officiële monumentenstatus heeft. Nauwkeurige, gerichte verlichting zorgt voor een realistische weerspiegeling in het water. De gebogen zuilenrij door het hele station volgt de contouren van een klassieke Chinese arcade, waarbij het gelijkmatige, zachte licht het benauwende gevoel van de diepgelegen ruimte verdrijft. Moderne verlichtingstechnieken herstellen de traditionele architectonische esthetiek en creëren zo een harmonieuze samensmelting van oude en moderne stedelijke cultuur.
Het 36 meter diepe station gebruikt het gehele spoorwegnet als metafoor voor de levendige aderen van de stad en verankert daarmee zijn positie als het ondergrondse hart van de stad. Intelligent dynamisch licht en schaduw synchroniseren met het ritme van een echte hartslag, waardoor een levendige, menselijke toets wordt toegevoegd aan de harde, stedelijke omgeving en de beperkingen van traditioneel metroverlichtingsontwerp, dat functionaliteit boven sfeer stelt, worden doorbroken.
Door strikt te voldoen aan de veiligheids- en operationele normen voor de verlichting van treinstations, vormt het een solide basis voor de veiligheid van passagiers en een duidelijke verkeersgeleiding. Het systeem is aangepast aan de tekortkomingen van rommelige leidingen en complexe, onregelmatige structuren in het station en optimaliseert op wetenschappelijke wijze de algehele visuele hiërarchie door middel van zoneverlichting. Dit verbetert de algehele ervaring en de transparantie van de wachtruimtes diep onder de grond.
III. Technische implementatie van het verlichtingssysteem: Parametrisch ontwerp + dynamische LED-luifel
Het belangrijkste kenmerk van het verlichtingssysteem van station Yu Garden is de geïntegreerde samensmelting van architectonische ruimte en verlichtingsapparatuur, evenals de innovatieve toepassing van dynamische verlichtingstechnologie. Alle ontwerpen zijn gebaseerd op de feitelijke omstandigheden van het project, waarbij technische middelen worden ingezet om ruimtelijke problemen op te lossen en artistieke effecten te bereiken.
Parametrisch lichtontwerp past zich aan niet-standaard ruimtelijke structuren aan.

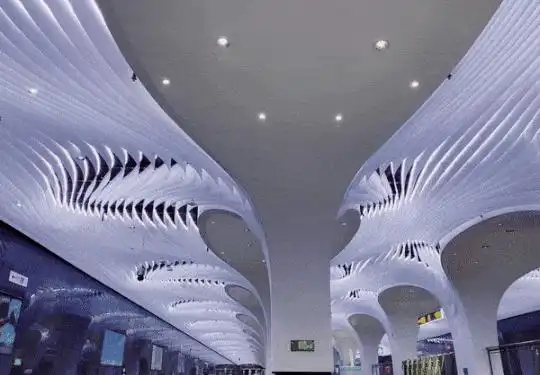

De plattegrond van de colonnade van station Yu Garden heeft de vorm van een dadelkuil om de scheiding en samenkomst van de sporen mogelijk te maken. De plafondleidingen in de stationshal zijn niet homogeen verdeeld en gebogen oppervlakken kunnen niet zomaar worden herhaald. Het lichtontwerp, dat gebruikmaakt van parametrische architectuurgeneratietechnologie, stemt de lichtopstelling af op de ruimtelijke structuur en optimaliseert de hoek en het bereik van de lichtprojectie. Tegelijkertijd wordt de integriteit en uniformiteit van het lichteffect gewaarborgd, rekening houdend met de fabricage- en installatiemogelijkheden.
**3D LED-luifel: een dynamische licht- en schaduwkern creëren**

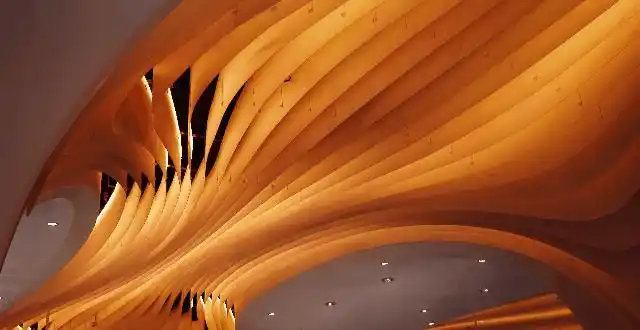

Het project combineert een gewelfd plafond met ledverlichting om een grootschalige, dynamische 3D-ledverlichtingskoepel te creëren, die het visuele middelpunt van de gehele stationshal vormt. Deze koepel is niet zomaar een eenvoudige lichtdecoratie, maar een geïntegreerd verlichtingssysteem dat perfect aansluit op de gebogen gevel van het gebouw. Door veranderingen in kleur, helderheid en dynamische beweging creëert het een scala aan licht- en schaduweffecten in de ondergrondse ruimte, waarmee het probleem van een gebrek aan visuele focus in diepe ondergrondse ruimtes wordt opgelost.
**Modulaire presets: een balans tussen stabiliteit en flexibiliteit**
Het LED-luifelsysteem heeft meerdere vooraf ingestelde basislichteffecten om te voldoen aan de basisbehoeften op het gebied van verlichting en sfeercreatie tijdens dagelijkse werkzaamheden. Daarnaast biedt het flexibele uitbreidingsmogelijkheden, waardoor de lichtkleur kan worden aangepast aan verschillende situaties en evenementen. Zo ontstaat een ruimte met meerdere lichteffecten, wat de functionaliteit en aantrekkelijkheid van de ruimte vergroot.
IV. Toepassing van lichtscenario's: Festivalaanpassing + Publieksparticipatie, Activering van ruimtelijke vitaliteit
De verlichting in station Yu Garden wijkt af van het traditionele, vaste verlichtingsmodel voor spoorwegen en richt zich in plaats daarvan op het creëren van scènes en interactieve licht- en schaduweffecten. Het transformeert basisverlichting tot een levendige drager van de stedelijke openbare cultuur en geeft de algehele vitaliteit van de ondergrondse ruimte een nieuwe impuls.

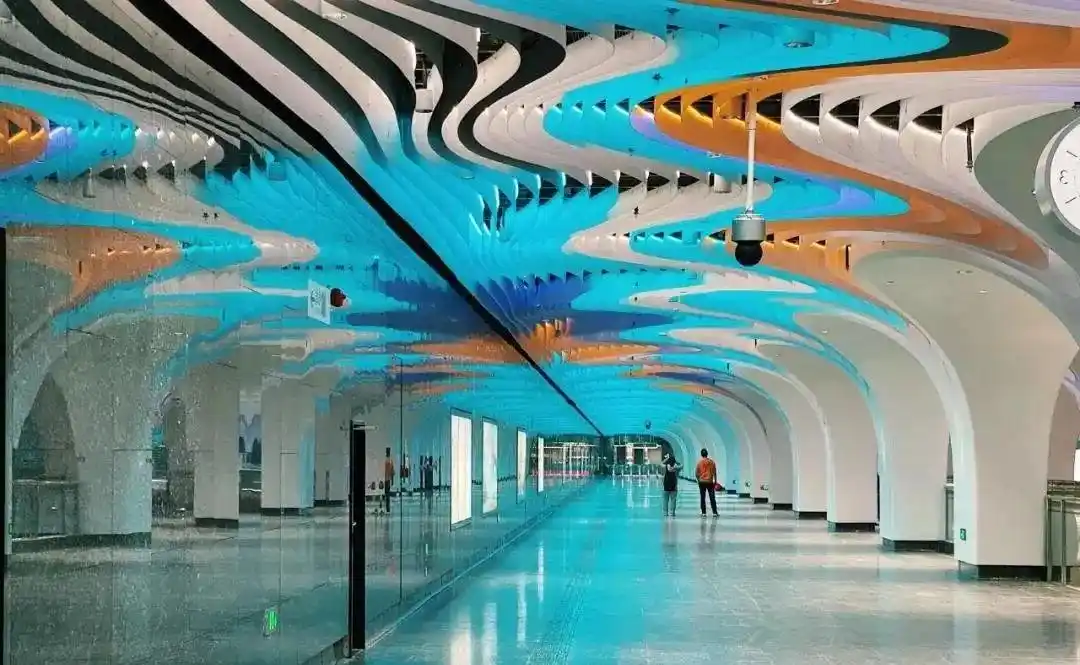

Dankzij een intelligent LED-overkappingssysteem past het zich aan de veranderende licht- en schaduwomstandigheden van volksfeesten gedurende de dag aan. Traditionele festivals kenmerken zich door feestelijke hoofdkleuren, terwijl speciale onderdelen worden gecombineerd met dynamische, zachte lichteffecten. Zo sluit het synchroon aan op de feestelijke sfeer van de hele stad en wordt het aanbod van culturele activiteiten in de ondergrondse wereld uitgebreid.
Er is een innovatief kanaal geopend voor het indienen van creatieve ideeën over licht en schaduw door het publiek, waarmee barrières binnen de professionele ontwerpwereld worden doorbroken. De content over de overkappingsverlichting wordt regelmatig bijgewerkt, waardoor een recyclebaar en hernieuwbaar ecosysteem van licht en schaduw ontstaat dat de menselijke vitaliteit van de ondergrondse ruimte op de lange termijn waarborgt.
Het hoogwaardige, geïntegreerde licht- en schaduwlandschap is uitgegroeid tot een populaire stedelijke bezienswaardigheid, die diverse bezoekers trekt voor fotomomenten. Het uitgebreide lichtontwerp voldoet aan de essentiële eisen voor de veiligheid van het spoorvervoer en een vlotte doorstroming van het verkeer, verbetert effectief de kwaliteit van de ondergrondse ruimtes en stimuleert de ontwikkeling van stedelijk cultureel toerisme en openbare ruimtes door middel van licht en schaduw.
V. Projectwaarde en implicaties voor de industrie
Het lichtontwerp van station Yu Garden op metrolijn 14 in Shanghai, met cultuur als ziel, functionaliteit als fundament en technologie als vleugels, biedt waardevolle praktijkervaring voor ondergrondse ruimteverlichting in binnenlandse spoorwegsystemen. Vanuit het perspectief van de lichtindustrie ligt de kernwaarde van dit project in:
Ten eerste is er de balans tussen cultuur en functie. Het vermijdt het blindelings nastreven van artistieke effecten ten koste van de veiligheid en functionaliteit van de verlichting in ondergrondse ruimtes, en brengt op subtiele wijze de regionale cultuur over door middel van licht en schaduw, waardoor een eenheid van functionaliteit en esthetiek wordt bereikt.
Ten tweede, de integratie van technologie en ruimte. Voor extreem diepe en structureel complexe ondergrondse ruimtes worden parametrisch ontwerp en dynamische LED-technologie gebruikt om ruimtelijke uitdagingen op te lossen, waardoor verlichting kan bijdragen aan ruimtelijke optimalisatie.
Ten derde, innovatie in publieke toegankelijkheid en interactie. Door middel van feestelijke scènes en publieke participatie wordt het verlichtingssysteem onderdeel van de publieke cultuur van de stad, waardoor het gevoel van verbondenheid en de levendigheid van openbare ruimtes worden versterkt.
